何でもDIY   LEDライト  2010/05/03
最近ようやく普及帯価格になってきたLED電球。
そろそろ実用的なものが作れるかなと思い、LEDライトをDIYしてみました。
最近ようやく一般に普及し始めたLED電球ですが、1年程前は、価格が高い、暗い、そもそもLED電球って何?と言った状況でした。

しかしここ数ヶ月の間に各メーカーのラインアップが揃い始め、価格も普及帯に近づき、私の家でも幾つかの電球を交換しました。

そんな状況になったので、DIYに挑戦です。

[1.材料]
[2.加工]
[3.完成]


1.材料
・パワーLED

LED電球などに使用されている、パワーLEDを使います。
最近のLED電球の全光束(ルーメン)が500ルーメン以下なのに対し、その倍以上の1150ルーメンのLEDを購入しました。
当然、消費電力、発熱量も相応に増加しています。
物は、(Spec.)にあるとおり、シチズン電子のCL-L220-C16N-Aです。

(Spec.) 16w

・駆動回路

パワーLEDを駆動する為には、適正な電力を供給するための回路が必要です。
電子部品を集めて一から作ることも可能ですが、利便性を考え、完成品を購入しました。
今回のLEDだと2つまで同時に使用出来るスペックです。


ちなみに、市販のLED電球には、この回路と次のヒートシンク(放熱器)が内蔵されています。


・ヒートシンク(放熱器)

パワーLEDは、かなりの発熱があるため、冷却する為にヒートシンク(放熱器)が必要です。
今回のLEDには、15cmx5cmx2cmという、かなり大きなヒートシンクが必要になってしまいました。
CPUクーラーのように冷却ファンをつければ小型化も可能ですが、点灯中に音がするのは嫌なので大型化してます。


・LEDライト固定用ネジ

完成したLEDライトをどうやって固定するか考えた結果、カメラ用の照明スタンドを使用するという結論になりました。
よって、カメラ用品売り場から、このようなパーツを購入してきました。
オスネジ、メスネジが対になっているものです。


・その他

アクリル板、アルミアングル、ビス・ナット類、配線用ケーブル、スイッチ、など。
過去に買った物を流用しましたが、ホームセンターなどで簡単に揃うでしょう。

・購入先

パワーLED、駆動回路、ヒートシンク(放熱器)
Audio-Q : http://www.audio-q.com/

LEDライト固定用ネジ
ヨドバシカメラ : http://www.yodobashi.com/


2.加工
各パーツを加工していきます。

・ヒートシンク(放熱器)

パワーLED固定用とその他部品を固定する為に穴を開け、全てタッピング(ネジ切り)します。

※ヒートシンク(放熱器)の片面は、放熱用フィンで覆われている為、ナットで止めることが困難です。よってタッピングでヒートシンク自身をナット代わりにしてしまいます。

厚みがあるので注意!2mmのタッピングしようとして1箇所失敗しましたorz


・ライト固定用ネジ、アルミアングル/板

ライト固定用のネジとアルミのアングル/板を加工します。

ライト固定用のネジは、オスネジ部分を切り取り、アルミアングルへ固定するための穴を開けました。

アルミ板は3mm厚なので、思ったより切断に苦労しました。糸鋸盤とかが欲しくなります。


・LEDカバー

LEDカバーは、アクリル板で作りました。

固定用に4箇所穴開けもします。


・組み立て

ヒートシンク(放熱器)に、パワーLEDをビスで留めます。
あ、パワーLEDへの配線はあらかじめ済ませています。

また、熱伝導率を高めるため、間には熱伝導グリスを塗布してあります。


ヒートシンク(放熱器)、ライト固定用ネジ、アルミアングル/板、を組み合わせていきます。


最後にLEDカバーを固定して完了です。

写真に2つのライトが映っていますが、上と下でちょっと見た目が違っていると思います。
実は上のは、アクリル板を荒めのヤスリで磨き、摺りガラスのようにしています。
なぜこうしているかと言うと・・・。

「目のヤケドに注意!点灯させているときはLEDを直接見ないでください! LEDのパワーが大変大きいので危険です。」

という注意書きがあり、つい見てしまったところ、暫くの間「目の前で変な黒い点がちらちらしている」状態で、かなり危険と判断した為です。 摺りガラスのようにすることで光を拡散させ、危険性を軽減させています。実際、光点を凝視しない限りは大丈夫になりました。
最終的に2つとも摺りガラス風に加工しました。LED特有の鋭い光がかなり和らいだ感じもあります。

<正面>
<裏面>
<底面>


3.完成
・完成


カメラの照明スタンドに取り付けてみました。
取り付け金具に市販の物を使っているので、整合性もばっちりです。


・明るさ

明るさを比較するということは、色々な要素がある為、単純には出来ません。
よってデジカメで撮影した写真のみ掲載させていただきます(ISO200/F2.6)。

今回作成したLEDライト。
1150lm 16w

市販のLED電球。
330lm 6.4w 電球色

電球型蛍光灯。
14w 電球色

・持ち運びケース

そのままだと持ち運びにも保管にも不便なので、専用ケースを作ってみました。
@ノートPC用の小型バッグを購入。
A塩ビシートをこんな風に加工。

Bバッグの中へAをセット&LEDライトを収納。
Cケーブルを収納。

Dケース収納完了。

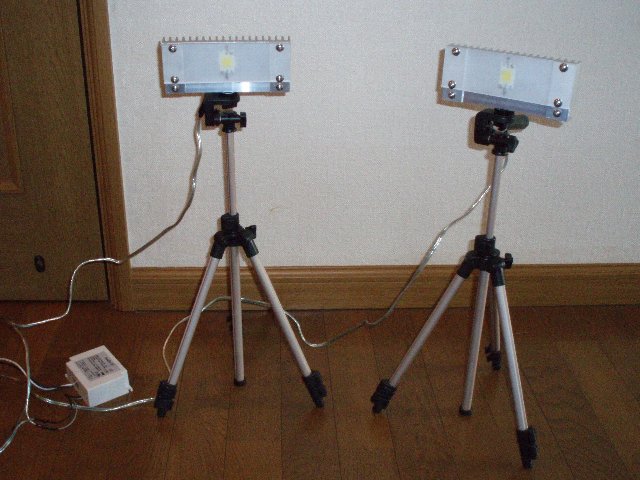

ついでに購入した小型の三脚にLEDライトを取り付けてみた。

今のところ、撮影の際にのみ使用していますが、普通の照明と遜色なく使えています。
今後、更に高性能・高効率のパワーLEDが出てくるはずなので、そのときはまた何か作ろうと思います。
