「ファミコン」が誕生したのが1983年。その後ファミコンの拡張周辺機器として1986年に誕生した「ディスクシステム」。 　今回はディスクシステムのケースを使って、ウインドウズＰＣを組み立ててみたいと思います。 　製作に当たって問題となるのが、ケースの大きさ。縦横高さが24cm×14.5cm×7cmしかない為、普通のマザーボードは愚かMini-ITX規格の17cm×17cmサイズでも入りません。 　その為必然的に、Mini-ITXより更に小さいNano-ITX規格(12cmｘ12cm)のマザーボードを使用することとなります。

[０．用意した主なパーツ/スペック] [１．分解] [２．ケースの加工]
[３．ＰＣ本体部分の加工] [４．組み立て] [５．一応完成]

本体ケース	ファミコンディスクシステム本体
マザーボード	VIA EPIA N10000G
	CPUオンボード(VIA Luke CoreFusion 1.0GHz)
	VGA/Soundオンボード
メモリ	512MB
ＨＤＤ	2.5" 120GB(シリアルATA)
ドライブ類	薄型DVD-RWドライブ
	マルチカードリーダ
電源ユニット	picoPSU-120(超小型電源120W)

写真は後ほど紹介。

まずは、ディスクシステムを分解しました。

写真1-1 ケースを開けたところ

写真1-2 上半分

写真1-3 下半分

写真1-1の左にはFDドライブが見えます。右には電池ボックスがあり、その下に制御回路が収まっていました。当時のゲーム機は、乾電池でも動いたんですよね・・・。

写真1-2と写真1-3は、不要なものを取り除いた状態です。これを加工してＰＣのケースにします（電池ボックスは不要でした＾＾；）。

ケースを加工します。プラスチックなので削ったり穴を開けたりするのは容易ですが・・・。
作業量が多く苦労します。

�@不要部分を削る
元々小さいケースなので、出来る限り広く使う為に、邪魔な突起物等は徹底的に削り取ります！
電動工具等を使いましたが、かなりの労力を強いられました。おそらくこれが一番面倒な作業になると思います（写真1-3と写真2-2を比べてみてください）。

写真2-1 上半分

写真2-2 下半分

�A上半分と下半部の連結部分を加工
当初、如何に目立たなく連結するかという事でずいぶん悩みましたが、あえて大きいネジを使って目立たせ、アクセントとする事にしました。
ケース内側にネジ切りした細長い板を当てて、連結します。
(※元々の連結部分はケース内側に大きくはみ出しているので、�@で削り取ってしまっています。写真1-3、写真2-2を参照)。

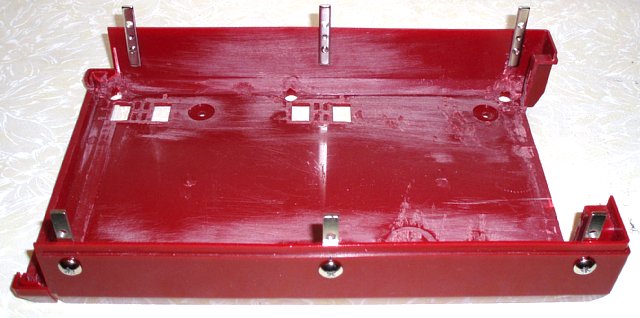

連結部拡大(上)

連結部拡大(下)

連結イメージ

�BPCパーツ類とケースの連結部分の加工
PCパーツ類とケースの連結は、4本のビスで行います。

元々ゴム足のあったところ(4箇所)に穴を開け、そこをビスが通り、ナットで止めます。
上の写真2-2 下半分で、底面に開いている穴です（２箇所しか写っていませんが・・・）。

[大失敗]
ここまでに一つ大失敗をしています。
下の写真を見ていただけると一目瞭然ですが、穴開けに失敗してヒビが入ってしまいました。
その為、後にこの部分を大きく取り去って、アルミ板で塞ぐ形になっています。

失敗(拡大)

失敗。見た目が宜しくない。

アルミ板やＬ字材を加工して、ＰＣ本体部分を組み立てます。
この辺の作業が一番面白い所でもあり、調整が大変な所でもあります。

�@ベース部
ケースの底面と接触する、ベース部分です。
4本のビスが下向きに生えていて、２-�Bでケースに開けた穴に差し込みます。
薄型DVD-RWは、下にゴムシート(2mm厚)を敷き、L字材で挟み込んで固定してあります。

写真3-1 ベース部

�Aカードリーダ/ＨＤＤ部
カードリーダとＨＤＤを１つのユニットにまとめてあります。
元々あったドライブとカードリーダの幅が違う為、カードリーダの端を一部削ってあります。

写真3-2 カードリーダ(表)

写真3-3 2.5"HDD(裏)

�BＭＢ部
ＭＢ(VIA EPIA-N10000E)です。
同サイズ12cm×12cmのアルミ板に取り付けてあります。
このアルミ板にビスの足を生やし、ベース部分と連結します。

写真3-4 ＭＢ(表)

写真3-5 ＭＢ(裏)

�C連結
上の�@〜�Bを連結します。
ビスに付けたナットの位置で各ユニットの高さが決まるので、微調整するのが非常に面倒です。
連結した後、仮にケースへ入れてみましたが、思い通り収まってくれました。

写真3-6 連結

写真3-7 ケースに仮格納

ＰＣ本体部分をケースに固定し、ドライブ、スイッチ、ＬＥＤ等のケーブルを配線します。
電源/リセットスイッチは、小型のスイッチを前面パネルの左上に取り付けました(写真4-2参照)。
LEDは2色のものを使用し、前面パネルの右に付けてあります(写真4-2参照)(「動作中」の文字の所)。

写真4-1 側面

写真4-2 正面

写真4-3 背面

ちなみに電源は、写真4-4にあるような超小型の物で、MBの横に設置されています(写真4-3 MBの左)。
配線が完了したら、ケースの上半分を被せてネジで止めます。

写真4-4 電源（picoPSU-120）

写真4-5 上部/下部連結

写真4-6 底面

ここまでで、とりあえず普通に使える状態になりました。
ケース背面に、ＭＢとケースの隙間がかなりありますが、廃熱も兼ねてこのままでも良いと考えています。
(薄いアルミ板等で塞ぐことも可能ですが、また余計に穴を開ける必要がでてきます。)

写真5-1 側面

写真5-2 正面

写真5-3 背面

ケース背面に元々あったシール「ＡＣアダプタ」「ＲＡＭアダプタ」を貼り直しました。
ケース底面にゴム足を取り付けました。元々付いていた物より多少大きめになっています。
ＣＰＵクーラーの上辺りに、元々あった電池ボックスの蓋が丁度被さるので、通気穴を開けました。

写真5-4 シール

写真5-5 ゴム足

写真5-6 カバーの穴

全景は写真5-7のようになっています。
電源アダプタが非常に大きく、机の下等に置く形の方が良さそうです。
本体にDVD-RWドライブとメモリカードリーダを内蔵しているので、大抵のメディアは読めます。

写真5-7 全景

写真5-8 ケーブル

写真5-9 使用可能メディア
